В России продолжается строительство крупноформатных быстровозводимых зданий коммерческого, промышленного, общественного и военного назначения

В городах, промышленных парках, военных базах, портах и аэропортах, в зависимости от территории, строятся крупные торговые комплексы мировых и отечественных торговых сетей, производственные здания, склады, ангары, терминалы, а также спортивно-оздоровительные комплексы.

В большинстве случаев это быстровозводимые здания из металлических конструкций  в качестве основного каркаса, и профилированного настила  как основания для плоской кровли.

По следам «пионеров»

Сегодня объемы сделанных и монтируемых плоских кровель исчисляются сотнями квадратных километров. И у заказчика (застройщика) всегда есть вопрос – какая технология позволит максимально быстро, с наименьшими затратами и высокими эксплуатационными характеристиками закрыть большую площадь плоской кровли.

Строительство первых мега-комплексов зарубежных торговых сетей с применением европейских технологий - минеральной ваты по профнастилу и мембраны в качестве финишного слоя - выявило существенные эксплуатационные проблемы.  Главная из них – большая снеговая нагрузка на кровельный «пирог», что, в свою очередь, значительно увеличивает точечную нагрузку при хождении обслуживающего персонала, которому требуется не только обслуживать оборудование на кровле, но и очень часто убирать снег. Хотя на рассматриваемых зданиях все типы плоских кровель не являются эксплуатируемыми, но должны выдерживать снег и периодическое появление людей.

Специалисты Службы Качества ТЕХНОНИКОЛЬ в течение двух лет проводили аудит современных кровель первого поколения. Некоторым «пионерам» уже более 15 лет. Аудит подтвердил, что при таком решении и особенностях эксплуатации нарушается герметичность гидроизоляционного слоя, после чего происходит намокание, деформация и потеря свойств теплоизоляции, что привод к дополнительным затратам сил и средств на внеплановые ремонты.

К аналогичным выводам привели исследования экспертов «ЦНИИПромзданий» на «вытаптываемость» кровельных систем. Так, в статье А.В. Пешковой «Пересмотр Свода правил 17.13330.2011 «СНиП II-26-76 Кровли» указано, что в условиях, приближенных к условиям реальной эксплуатации, системы с тонкими мембранами, уложенным по минеральной теплоизоляции с применением полимерной пароизоляционной пленки, имеют низкую сопротивляемость к дополнительным пешеходным нагрузкам.

Адресное решение

Комплекс наблюдений послужил фундаментом для разработки и сертификации новых, адресных и более эффективных решений для крупноформатных зданий с основанием кровли из профнастила - систем неэксплуатируемой кровли по основанию из профилированного настила с механическим способом крепления теплоизоляционных плит и наплавлением двуслойного водоизоляционного ковра из битумных рулонных материалов ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК.

Они позволяют быстро и эффективно выполнить облегченную плоскую кровлю по основанию из профилированного настила с несущими конструкциями из металлических балок и ферм, для которых наиболее критичные параметры - вес кровли и соответствующая нагрузка на основание, пожарная безопасность и защита от возникновения протечек, плюс – адекватная несущая способность при эксплуатации.

Одно из главных преимуществ ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК – наличие двух слоев прочной гидроизоляции и общая устойчивость к повышенной эксплуатации. Системы соответствуют параметрам ветрового расчета (ветровых нагрузок) и выдерживают необходимые динамические и статические нагрузки.

Как итог, увеличивается межремонтный «пробег» кровли, следовательно, снижаются затраты на плановый и внеплановые ремонты конструкции, тем самым повышается маржинальность эксплуатации всего здания в целом.

Легкий «пирог» эффективной кровли

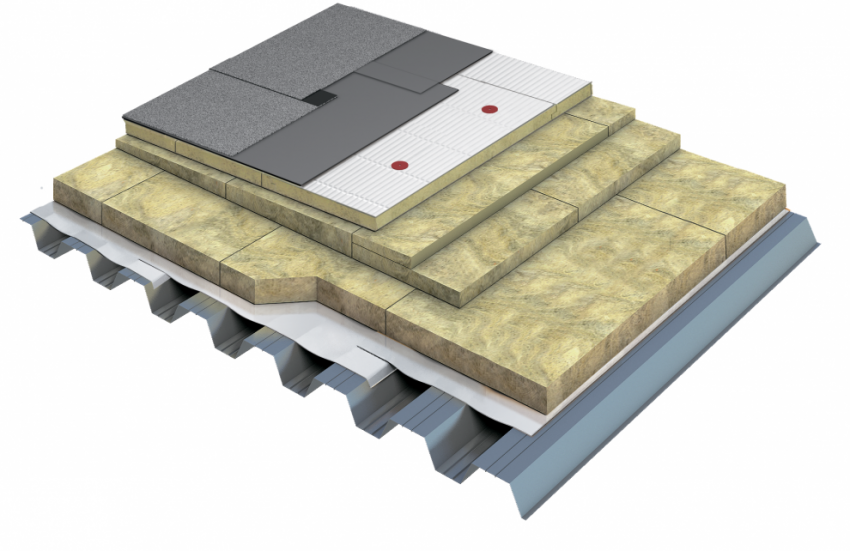

Кровельные «пироги» ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК устроены следующим образом. Сперва на профнастил укладывается пароизоляционная пленка ТЕХНОНИКОЛЬ, имеющая хорошие пароизоляционные свойства на объектах с сухим и нормальным влажностным режимом. Еще более эффективный вариант - для объектов с влажным и мокрым режимом (бассейны, цеха пищевой промышленности, спецсклады) - самоклеящийся битумно-полимерный фольгированный  материал Паробарьер С (А500 или Ф1000). Он стоек к механическим воздействиям и даже выдерживает вес человека.

Отметим, что с 1 декабря 2017 года, с введением СП 17.13330.2017, рекомендуемым пароизоляционным материалом по профлисту является именно битумно-полимерный материал.

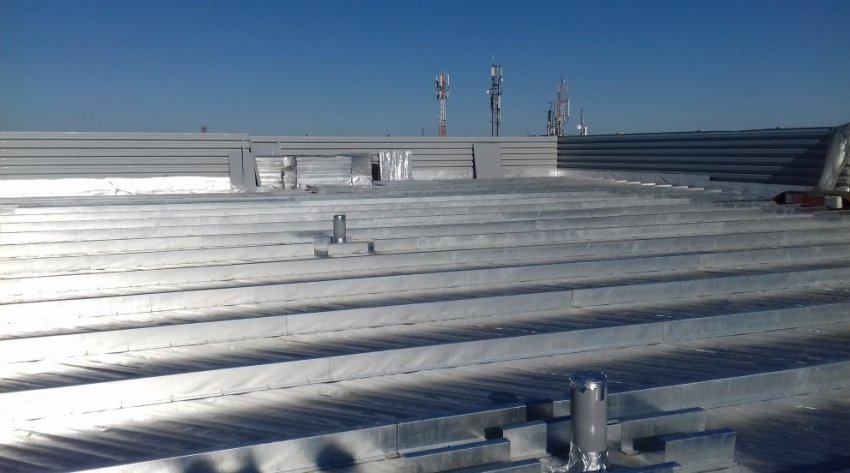

Как отмечают подрядчики, фольгированный Паробарьер может служить временной кровлей в перерывах между проведением работ, обеспечивая полную гидроизоляцию конструкции.

Кстати, сплошная приклейка к верхним гофрам профнастила и битумное вяжущее пароизоляционного материала обеспечивают дополнительную герметизацию конструкции в месте вкручивания самонарезающих винтов при креплении подкровельных слоев (теплоизоляции, гидроизоляции).

Вторым этапом на пароизоляцию укладываются теплоизоляционные материалы:  плиты на основе каменной ваты с меньшей плотностью ТЕХНОРУФ Н ОПТИМА и плиты из каменной ваты с односторонним покрытием из стеклохолста ТЕХНОРУФ ПРОФ (с) с инновационным нетканым материалом из волокон стекла. Для устройства на кровле основных и контруклонов используют теплоизоляционные плиты ТЕХНОРУФ КЛИН (с уклоном в 1,7% и 4,2%).

Здесь важно пояснить отличия ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК.

В системе ТН-КРОВЛЯ МАСТЕР поверх теплоизоляционного материала добавляется два слоя плит PIR ТЕХНОНИКОЛЬ - теплоизоляционного материала нового поколения на основе пенополиизоцианурата. Плиты имеют уникальную структуру ячеек и с обеих сторон кашированы специальной фольгой. Благодаря закрытой структуре ячеек и фольгированной обкладке, плиты PIR водонепроницаемы, обладают высокой устойчивостью к  многократным физическим нагрузкам. Дополнительный слой PIR необходим в случаях, когда на кровлю ожидаются более высокие нагрузки.

Нижний слой водоизоляционного ковра выполняется из рулонного материала Унифлекс ЭКСПРЕСС или из самоклеящегося рулонного материала Унифлекс С для нижнего слоя.

Он отличается высокой скоростью расплавления битумно-полимерного вяжущего, что имеет значение при нанесении материала непосредственно на каменную вату ТЕХНОРУФ ПРОФ с без предварительного нанесения праймера.

Второй слой водоизоляционного ковра наплавляется рулонным материалом Техноэласт ЭКП (биостойкая мембрана).

Таким образом, вероятная проблема повреждения кровельного «пирога» и появления вероятных протечек в процессе эксплуатации решается в системе с помощью нижнего слоя битумной пароизоляции и верхнего двухслойного водоизоляционного ковра из битумных материалов по слою теплоизоляции.

Цена вопроса

Если говорить о цене, то двухслойные битумно-полимерные решения ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК и ТН-КРОВЛЯ МАСТЕР увеличат стоимость готового решения на 3-5% по сравнению с традиционными мембранными кровлями.  Но надо понимать, что данные системы более устойчивы к пешеходным и снеговым нагрузкам, а значит долговечнее.

Взгляд со стороны

ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК обеспечивают высокий уровень пожарной безопасности. По заключению ВНИИПО, в случае использования слоя огнезащиты из каменной ваты, закреплённого по нижнему поясу профилированных листов, конструкции плоской кровли по профилированному настилу ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК имеют класс пожарной опасности К0(30) и предел огнестойкости RE 30.

Эксплуатационная эффективность кровельных систем из минеральной ваты с применением двухслойного битумно-полимерного покрытия подтверждена исследованиями ЦНИИПромзданий и дополнительными исследованиями в лаборатории Constructech Sweden AB (Швеция).

На практике разработанные решения востребованы рынком. С применением различных вариаций кровельного «пирога» сегодня смонтированы и успешно эксплуатируются системы плоской кровли на производственном цехе компании «Стальинвест» в Московской области (г.  Домодедово), в Москве – на Физкультурно-оздоровительном комплексе (Митино) и складе Технопарка М4. Также плоская кровля смонтирована на складе кондитерской фабрики и Детской спортивной школе ХК «Металлург» в г. Магнитогорске Челябинской области. В столице Калмыкии – городе Элисте построен гипермаркет «Магнит». В Ижевске (Удмуртия) - автосалон «Кит-авто», в Туле – производственный цех компании «Тулачермет-Сталь», в городе Старый Оскол - ТРЦ «Боше».

Это наиболее крупные объекты, построенные за прошедшие пару лет. Сегодня идет строительство еще ряда масштабных производственных торгово-общественных комплексов.

ТН-КРОВЛЯ МАСТЕР и ТН-КРОВЛЯ ЭКСПРЕСС КЛАССИК наглядно доказывают свою эффективность в российских климатических и эксплуатационных условиях, значительно увеличивая межремонтный пробег крупноформатных плоских кровель. Они вносят свою надежную лепту в формирование нового облика российских городов и обновляющейся отечественной промышленности.
