Безопасность гражданина является в России важным приоритетом государственной политики. Высокая значимость связанных с этим вопросов находит своё отражение и в техническом регулировании, многие положения которого формируются сегодня, по сути, полностью заново. Техническое регулирование призвано создать для каждого человека безопасную среду, оградить его от техногенных рисков, положить предел вольному обращению с нормативами, когда в погоне за выгодой, в угоду экономическим интересам под угрозой могут оказаться жизнь и здоровье людей.

Пластиковые окна — материал нового времени

Особенно тщательно при формировании нового нормативного пространства законодатели ведут себя тогда, когда речь идёт о новых технологиях, в отношении которых у советской строительной науки не было опыта по причине отсутствия таких материалов в советское время. Показательным примером таких технологий могут быть пластиковые окна, доля которых среди всех новых оконных блоков, производимых сегодня в России, превышает 80%.

Эта отрасль, в которой сегодня заняты десятки тысяч человек по всех регионах, формировалась фактически с нуля, зачастую методом проб и ошибок. Первые ГОСТы, её регулировавшие, как правило, представляли собой перевод немецких технических стандартов. Поэтому столь важным стало появление документа, в котором был учтён опыт практического использования новых оконных технологий, особенности национальной архитектуры и традиции строительного комплекса, опыт реализованных проектов и — что важнее — реклама­цион­ных случаев.

Но написать стандарт, даже самый хороший и правильный — еще недостаточно. Не менее важно обеспечить участников рынка инструментами, при помощи которых они могли бы не только знать требования ГОСТа, но и следовать им в своей деятельности.

WinDoPlan: проектируем окна правильно

Единственным профессионально подготовленным инструментом проектирования окон, соответствующих требованиям ГОСТ, является с — программный комплекс, который компания VEKA предлагает своим партнерам. Впрочем, не только им, но также профессиональным строителям, архитекторам и проектировщикам. С его помощью проектирование оконных и дверных элементов перестаёт быть рутинной обезличенной процедурой и превращается в настоящий творческий процесс. Окно перестаёт быть просто «заполнением проёма», оно возвращает себе свою роль и значение окна как важного элемента здания, существенного влияющего не только на его эстетику, но и на эксплутационные свойства, параметры энергосбережения и безопасности.

Если раньше основным — по сути, единственным — критерием для «пропуска» на строительный тендер была цена, то теперь окно определяется как инженерное решение с совершенно определенными свойствами — и на соблюдении именно этих свойств настаивает новый ГОСТ 56926 "Конструкции оконные и балконные различного функционального назначения для жилых зданий".

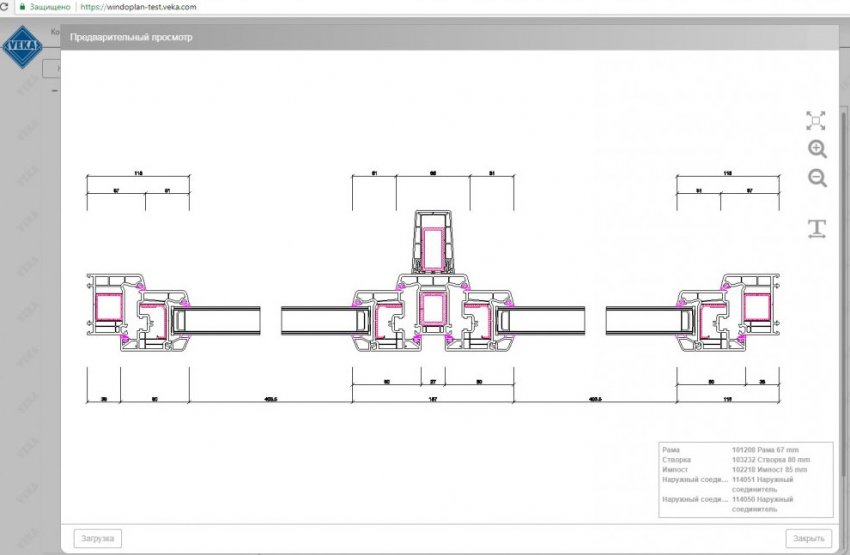

WinDoPlan позволяет создавать проекты оконных и дверных блоков различных типов открывания, которые бы в полной мере соответствовали требованиям ГОСТа 56926 с точки зрения энергоэффективности, шумоизоляции, ветро и взломоустой­чи­вости. При этом все модули WinDoPlan работают в той же логике, в тех же системах отсчёта, в которых созданы новые российские нормативные документы. Это важно как для оконной компании, так и для архитектурного бюро или девелопера.

Пример 1. Надёжность и статика

Окно испытывает на себе влияние различных нагрузок и воздействий. Основной расчётной нагрузкой является ветровая нагрузка. Под воздействием ветровой нагрузки не закрепленные в проеме несущие элементы светопрозрачной конструкции (импосты, штульпы, соединения рам с различными фасадными соединителями) деформируются, что может привести к потере её герметичности или даже наступлению аварийной ситуации (разрушению стеклопакета).

ГОСТ 56926 задаёт совершено определённые требования к тому, какими свойствами должна обладать светопро­зрачная конструкция для эффективного противодействия основным нагрузкам в зависимости от высотности здания, его месторасположения, а также расположения самой светопрозрачной конструкции в здании.

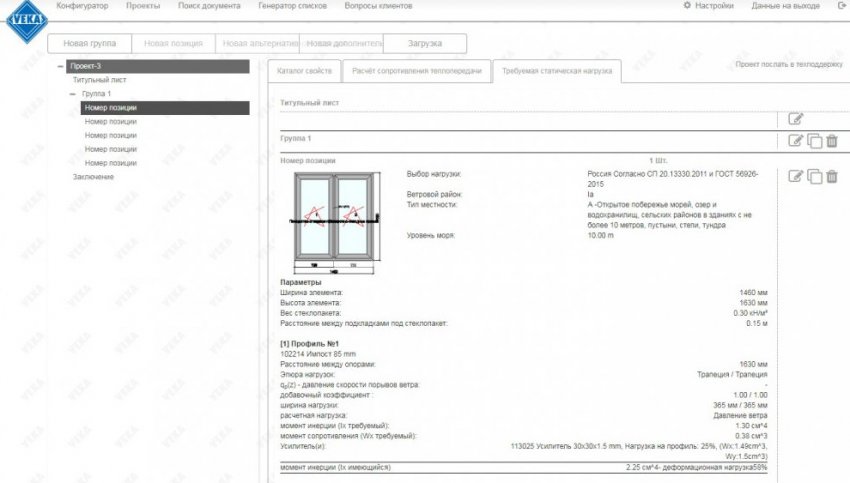

WinDoPlan позволяет спроектировать окно и сформировать его технологическую спецификацию в полном соответствии с требованиями ГОСТа — определить предельно возможные габаритные размеры окна и его верные пропорции, подобрать правильную номенклатуру армирующих усилителей, выбрать оптимальные для каждого решения дополнительные профильные артикулы.

Пример 2. Теплотехника

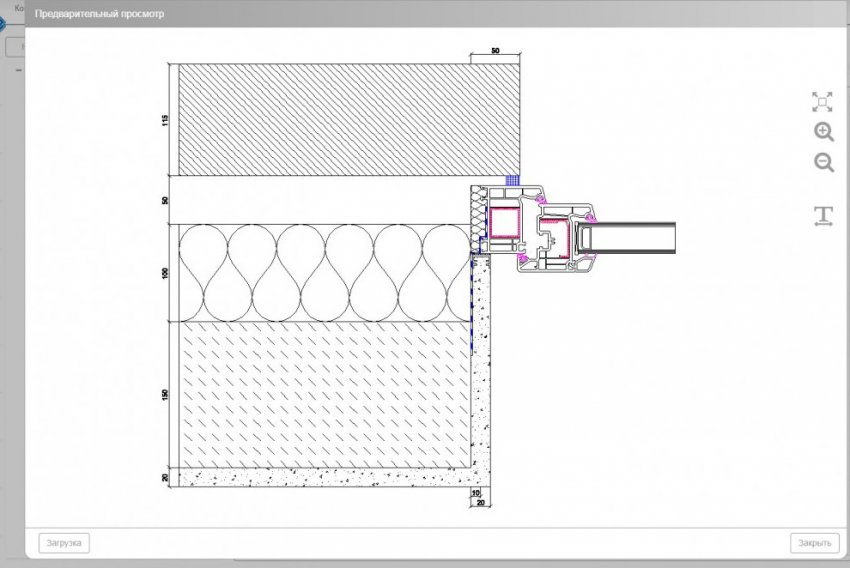

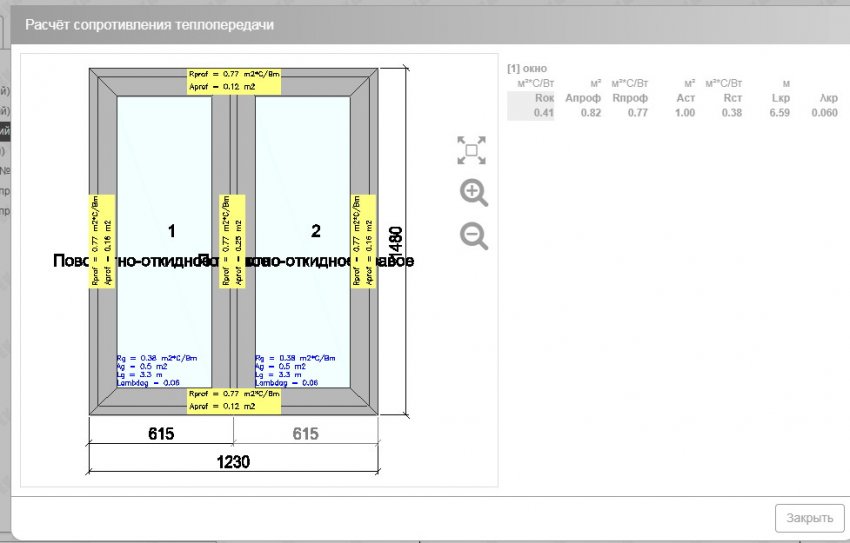

Теплотехнические свойства окна зависят не только от его комплектации, но и от расположения окна в проёме. Возможности WinDoPlan не ограничиваются только «рисованием» конструктива, но и делают возможным его виртуальный монтаж с учётом материалов стены, конкретной геометрии узла примыкания и используемых монтажных материалов. Сдвигая оконный блок в ту или иную сторону, используя различные варианты утепления фасада, наружного и внутреннего утепления откосов, можно увидеть, как меняется теплотехника узла сопряжения стены и светопрозрачной конструкции.

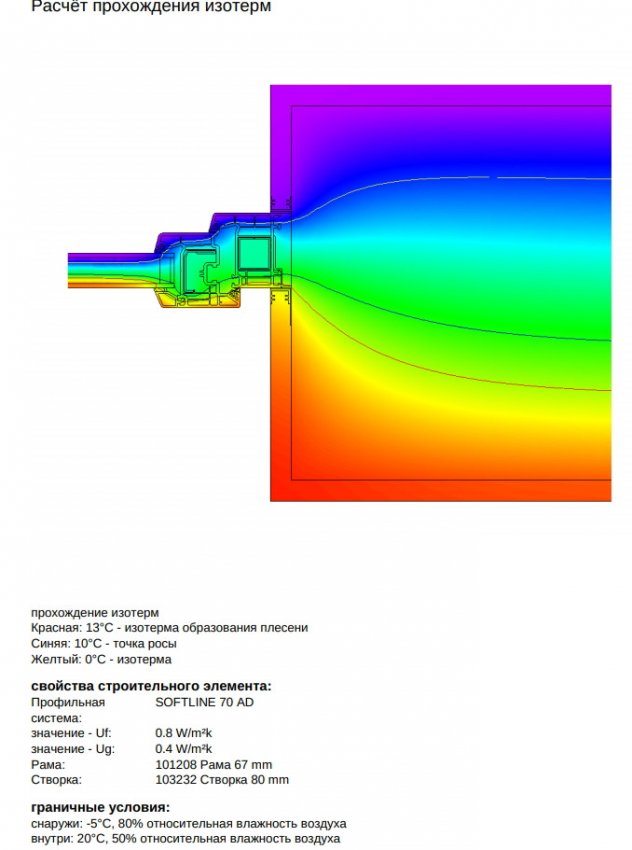

С помощью программы можно легко создавать графики прохождения изотерм, чтобы еще на стадии проектирования определить возможные зоны риска и принять профилактические меры до того, как проблема себя обнаружит. WinDoPlan позволяет изменять параметры внешней и внутренней расчётной температуры , влажности с учётом требований СП 50.13330 "Тепловая защита зданий" и СП 131.13330 "Строительная климатология".

Простота, наглядность, эффективность

К несомненным достоинствам WinDoPlan помимо очень широких проектных возможностей следует отнести простоту и наглядность. Обычно для того, чтобы обеспечить их должный уровень, многие разработчики жертвуют технологическими возможностями своих программы — но в WinDoPlan всё реализовано по-другому, здесь комфортное восприятие и лёгкость работы с программой достигаются высоким качеством программирования и тщательно продуманной структурой всех модулей. Интерфейс комплекса не перегружен второстепенными  деталями и интуитивно понятен, и само окно, и отдельные его элементы можно посмотреть в 3D, сохранить в одном или нескольких графических форматах, в том числе и предусматривающих использование BIM.

Для оконной компании WinDoPlan станет мощным средством инженерного расчёта и подготовки качественного предложения, для архитектора или строителя — поможет открыть новые возможности оконных технологий и выполнить проект в строгом соответствии с требованиями действующих СП 50.13330 "Тепловая защита зданий", СП 20.13330 "Нагрузки и воздействия", СП 51.13330 "Защита от шума", СП 52.1330 "Естественное и искусственное освещение", СП 54.1330 "Здания жилые многоквартирные", СП 55.13330 "Дома жилые одноквартирные", СП 131.13330 "Строительная климатология и ГОСТа 56926 ""Конструкции оконные и балконные различного функционального назначения для жилых зданий".
