ТЕХНОНИКОЛЬ: все включено. Система комплектации монтажа плоской кровли - «Технологии строительства»

Каждый профессиональный кровельщик знает, что гидроизоляция плоской крыши не ограничивается укладкой рулонных битумно-полимерных материалов. На самом деле, чтобы получить по-настоящему качественный результат необходимо системное решение, включая специальное оборудование и водоотводящие элементы.

Корпорация ТЕХНОНИКОЛЬ, производя широкую линейку битумно-полимерной гидроизоляции, позаботилась о возможности полной комплектации процесса монтажа. Сегодня системное решение компании включает: рулонные материалы гидроизоляции, битумопроизводные составы – мастики и праймеры, телескопические крепежи, водоотводящие воронки и аэраторы, высокоэффективные газовые горелки, обогреватели для баллонов.

Воронки и аэраторы

Для предотвращения вздутий рулонного кровельного материала при перепадах температуры и вывода водяных паров и влаги из кровельного «пирога» на плоской или наклонной крыше с определенным интервалом необходимо устанавливать специальные аэраторы. В системах, утепленных «дышащих» кровель, их установка обязательна. Наличие на кровле долговечных аэраторов существенно продляет срок службы тепло- гидроизоляции. Также они эффективны при реконструкции плоских кровель. Но есть исключение - кровельные аэраторы запрещено устанавливать в совмещенных кровлях над холодильниками и ледовыми аренами.

В системной комплектации ТЕХНОНИКОЛЬ предлагается кровельные аэраторы с габаритами 160х460/160х450/75х340 мм. Аэраторы имеют жесткий корпус и колпак с жёстким фиксированием, что исключает его срыв ветром. Высота элементов подобрана таким образом, чтобы при таянии снега исключит попадание воды через трубу аэратора. Конструкция подразумевает доутепление аэратора керамзитовым гравием. Это исключает промерзание кровли в месте установки аэратора и образование избыточного количества конденсата на его стенках.

Пластик аэраторов имеет дополнительную защиту от УФ, что позволяет их применять во всех климатических зонах.

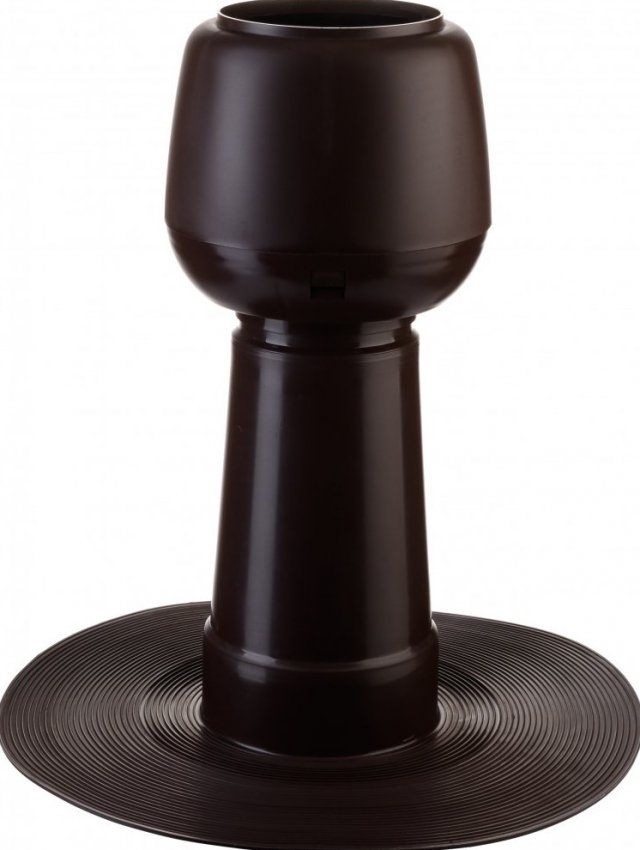

Темно-коричневый аэратор ТЕХНОНИКОЛЬ ЭКО 160х450 мм имеет меньшую толщину стенок и изготавливается из смеси полимеров, обеспечивающих стойкость к эксплуатационным нагрузкам в течение 15 лет.

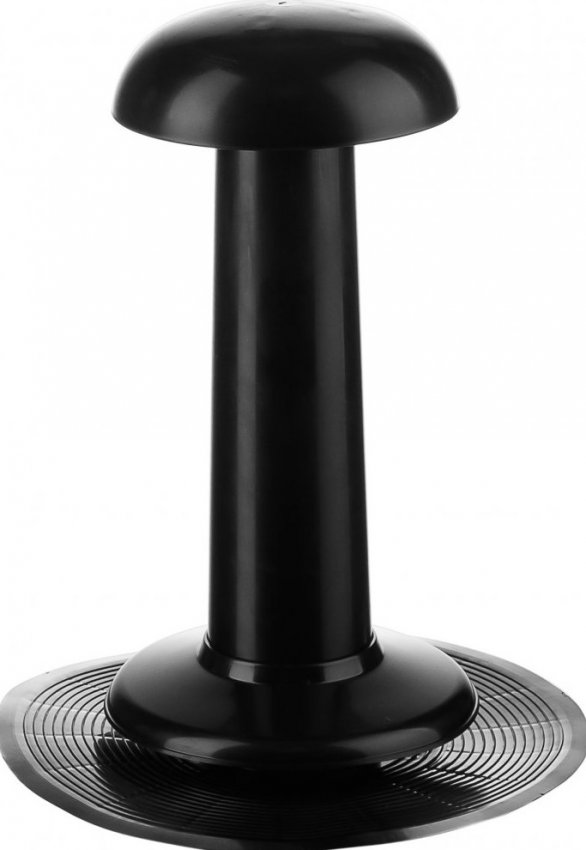

Аэратор черного цвета ТЕХНОНИКОЛЬ ЭКО 75х340 мм изготавливается из смеси полимеров. Он используется только при ремонтах кровли и не рассчитан на долговременную эксплуатацию.

Рекомендации по установке

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на 150 м² кровли. Наиболее оптимально размещать аэраторы в коньках кровли на расстоянии 6-8 метров и высших точках по ендове (линии воронок).

В кровлях с цементно-песчаными стяжками по системе «дышащей» кровли устанавливается не менее 1 аэратора на 100 м². Аэраторы устанавливают равномерно по поверхности кровли. Оптимальной считается расстановка аэраторов в местах водораздела и расстояниес между аэраторами не более 12 м, а расстояние до паропреграждающей конструкции (парапета, деформационного шва, стены) не более 6 м.

Напомним, аэратор 75х340 мм может быть использован только при ремонтах кровли. Его аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Один элемент устанавливается на 65 - 75 м^2, независимо от способа монтажа кровли. Доутепление керамзитовым гравием этого аэратора не требуется.

Еще один обязательный элемент плоской кровли – воронка. Системные решения ТЕХНОНИКОЛЬ комплектуются универсальной воронкой премиум класса диаметром 110 мм и высотой 450 мм с обжимным фланцем. Она изготавливается из высокопрочного блок-сополимера пропилена и этилена.

При монтаже кровельный материал дополнительно фиксируется между прижимным фланцем из нержавеющей стали и пластиковой чашей нержавеющим болтом с гайкой.

Также ТЕХНОНИКОЛЬ предлагает воронки с саморегулирующимся нагревательным элементом мощностью 23вт. С воронки выводится трехжильный кабель длиной 900 мм. Обогрев работает от сети 220в.

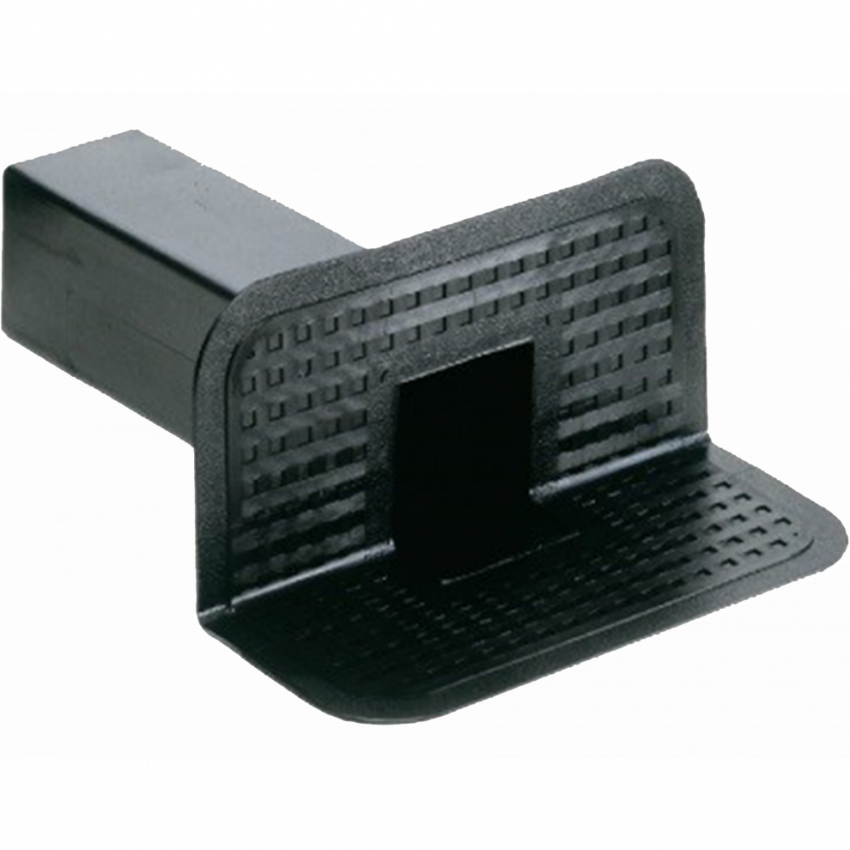

Парапетная воронка квадратным сечением 100 х 100 предназначена для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка изготавливается из высококачественных полимеров, которые обеспечивают высокую надежность, срок эксплуатации до 25 лет и стойкость к агрессивным факторам внешней среды.

В случае необходимости монтажа перехода с воронки квадратного сечения на вертикальный водосток круглого сечения применяется угловой соединительный элемент из полипропилена длиной 145мм и диаметром 97 мм.

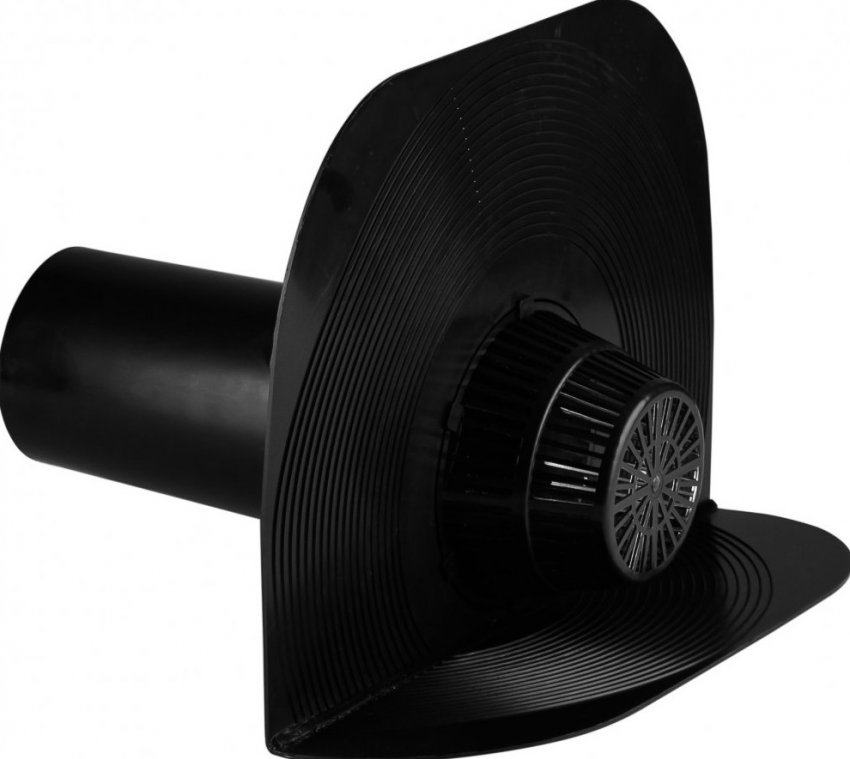

Круглая парапетная воронка ULTRA 110 является парапетным переливом. Она устанавливается в случаях аварийного сброса воды при засорении основной воронки внутреннего водостока. Элемент изготавливается из высококачественных полимеров и может эксплуатироваться в течение 15 лет. Воронка комплектуется листвоуловителем.

Рифлёная часть парапетных воронок вплавляется между слоями кровельного материала и дополнительно фиксируется к основанию. Полимеры с высокой теплостойкостью, из которых изготовлены воронки, позволяют вплавить фланец воронки обычной кровельной горелкой. Переходной бортик к вертикальному основанию (парапет) в месте установки воронки должен быть удален. Также воронки можно монтировать безогневым способом на мастику ТЕХНОНИКОЛЬ № 71.

Электрообогреватель для газовых баллонов

Электрообогреватель ТЕХНОНИКОЛЬ для стальных сварных баллонов для сжиженных газов объемом 27 и 50 литров – это специальный гибкий пояс шириной 145 мм, изготовленный из мягкой силиконовой резины с пружинами на конце для надежной фиксации к баллону. Его назначение – поддержка с помощью термостата температуры нижней части баллона в районе 30 °С. Обогреватель дополнительно имеет шоковые датчики, отключающие нагрев при превышении температуры в пределах 35 °С, 45 °С и 75 °С. Мощность нагревателя составляет 250 Вт.

Применение электрообогревателя позволяет эффективно вырабатывать весь объем газовой смеси и поддерживать стабильное давления в баллоне. Дело в том, что при работе кровельной горелки в баллоне снижается давление, сжиженный газ закипает и быстро испаряется. При этом охлаждается оставшаяся сжиженная часть газа. При температуре газа в баллоне ниже -0,5°С бутан не испаряется и в баллоне остается неиспользованными от 20 до 60% газа, который просто сливают перед заправкой. Для монтажной организации это прямые потери.

Наглядно они выглядят следующим образом.

Заправка баллона зимней смесью (пропан 60%; бутан 40%) производится на 85%. 50 × 0,85 = 42,5 л

При 100% использовании газа баллона хватает 42,5 × 0,8 = 34 м2 уложенного материала

Без обогревателя ТЕХНОНИКОЛЬ в зимнее время расходуется на 30% меньше газа (42,5 : 100) × 70 = 29,75 л

Остаток в баллоне 42,5 − 29,75 = 12,75 л

С учетом расхода газа 0,8 л / м2 – это 12,75 × 0,8 = 10,2 м2 неуложенного материала

С учетом цены пропан-бутановой смеси 12,75 × 24,5 = 312,40 руб. осталось в баллоне

В свою очередь прогрев нормализует работу пропановой горелки, обеспечивает стабильное давление на редукторе выше 1,5 атмосфер и выработку всего газа. Обогреватель рекомендуется использовать при температуре воздуха до +30°С. При температурах около 0°С и ниже обогреватель и баллон необходимо закрывать вспененным рулонным утеплителем.

Электрообогреватель подключается к стандартной сети 220 В.

Горелки ТЕХНОНИКОЛЬ для наплавления рулонных материалов

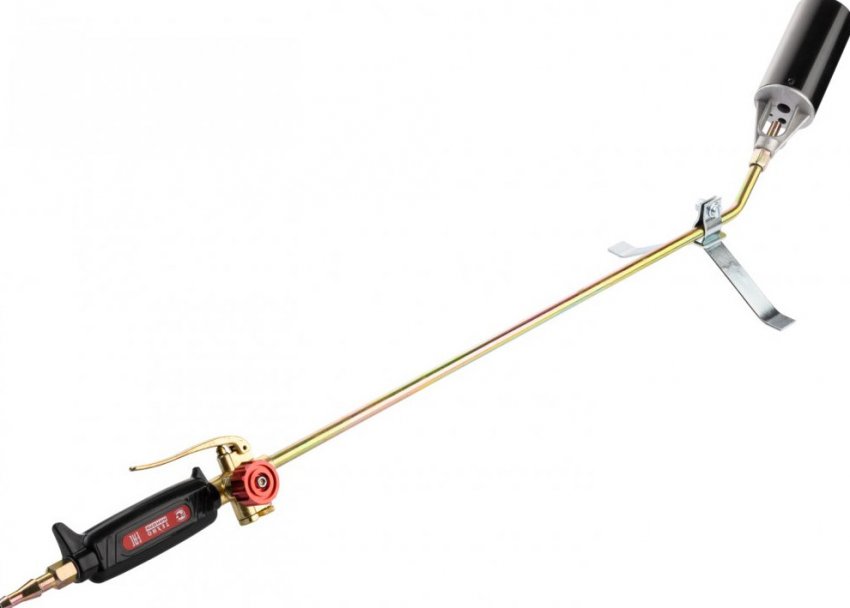

В системной комплектации для монтажных организаций предлагается два вида горелок – стандартная длиной 940 мм и укороченная – 480 мм. В чем преимущества именно этих горелок?

При конструировании горелок ТЕХНОНИКОЛЬ подбирались узлы и материалы, удобные для максимально долгой работы, с минимальным весом и стоимостью. В итоге вес стандартной горелки всего 610 грамм, укороченной - 390 грамм.

Конструктивное решение горелок позволяет регулировать основное пламя при полностью нажатом курке, и «пилотное» пламя (в режиме простоя). В свою очередь форма стального стакана способствует качественному перемешиванию газо-воздушной смеси и ее полному сгоранию.

При небольшом весе и габаритах горелки имеют высокую мощность, которой полностью хватает для наплавления любых битумных и битумно-полимерных материалов.

Еще одно конструктивное и удобное преимущество - перемещаемые упоры (сошки). Когда горелка не используется они предотвращают контакт нагретых частей горелки и пламени с кровельным материалом.

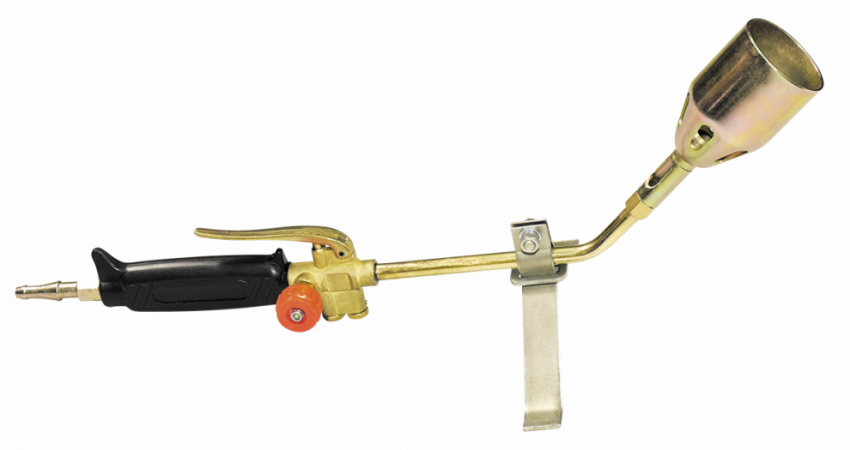

Зачем нужна укороченная модификация? Она наиболее эффективна при работах на вертикальных поверхностях, на примыканиях кровли к трубам, вентиляционным коробам, зенитным фонарям, лифтовым шахтам, парапетам, упрощает работу в стесненных условиях и операции по установке кровельных аэраторов, воронок и резиновых фасонных элементов.

Виктория Крупиёва,
Руководитель отдела маркетинга и рекламы направления
«Битумные мембраны и гранулы»
